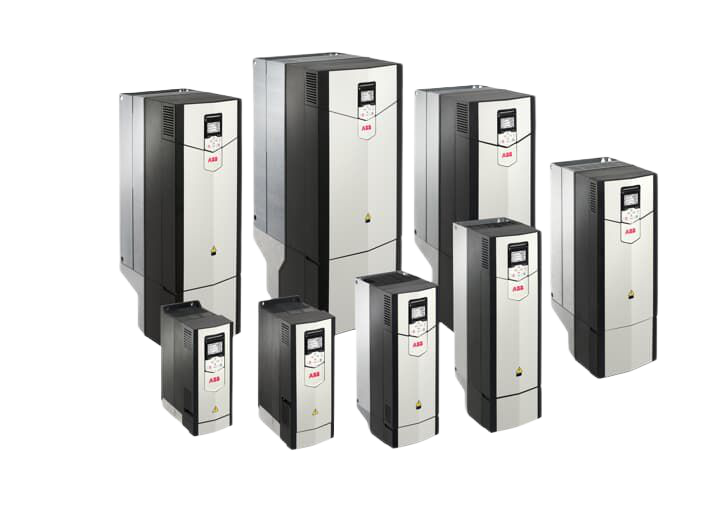

ACS880壁挂或柜体式传动为您提供充分的灵活性和性能。
用在石油天然气、采矿、冶金、化工、水泥、电力、材料、造纸、木工和船舶等行业。
可在起重机、挤出机、绞车、卷曲、传送带、搅拌机、压缩机、泵和风机等中实现精准控制。

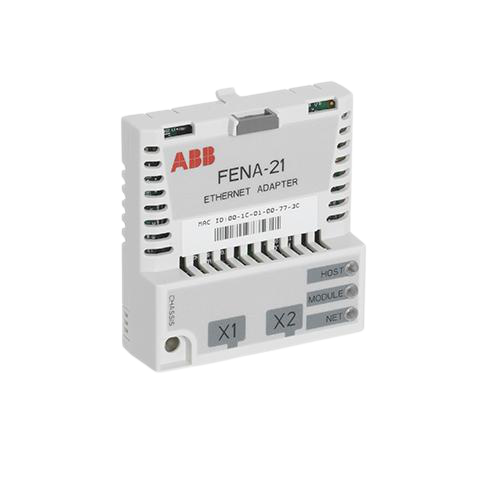

F系列FENA-21是两端口以太网适配器
支持多个通信协议：PROFINET IO、EtherNet/IP和Modbus TCP
常用参数设置
20.01 外部1命令 现场总线
20.11 允许运行停止模式 斜坡停车
21.03 停止模式 斜坡停车
28.11 外部1频率给定1选择 FBA给定值1
28.41 安全频率给定值 0.00Hz
28.72 频率加速时间1 0.5s
28.73 频率减速时间1 0.5s
50.01 现场总线适配器A允许 使能
50.02 现场总线A通讯丢失功能 安全速度给定
52.01 现场总线适配器A数据输入1 SW16位
52.02 现场总线适配器A数据输入2 ACT1 16位
53.01 现场总线适配器A数据输出1 CW 16位
53.02 现场总线适配器A数据输出2 ref1 16位
99.04 电机控制模式 标量
99.06 电机额定电流 106A
99.07 电机额定电压 380V
注意：使用总线控制时，变频器需要切换到远程控制模式
总线控制方法:
变频器转速模式启动:控制字写入十六进制 047F（H）
变频器转矩模式启动: 控制字写入十六进制 0C7F（H）
变频器停止:向控制字写入十六进制 047E（H）
速度给定:向速度给定寄存器相应速度,十进制 20000 对应最高转速,使电机反转只需写入负值即可
转矩给定:向转矩给定寄存器写入相应转矩,十进制 10000 对应最大转矩,使转矩反向写入负值即可
故障复位:向控制字写入十六进制 04FE（H）
