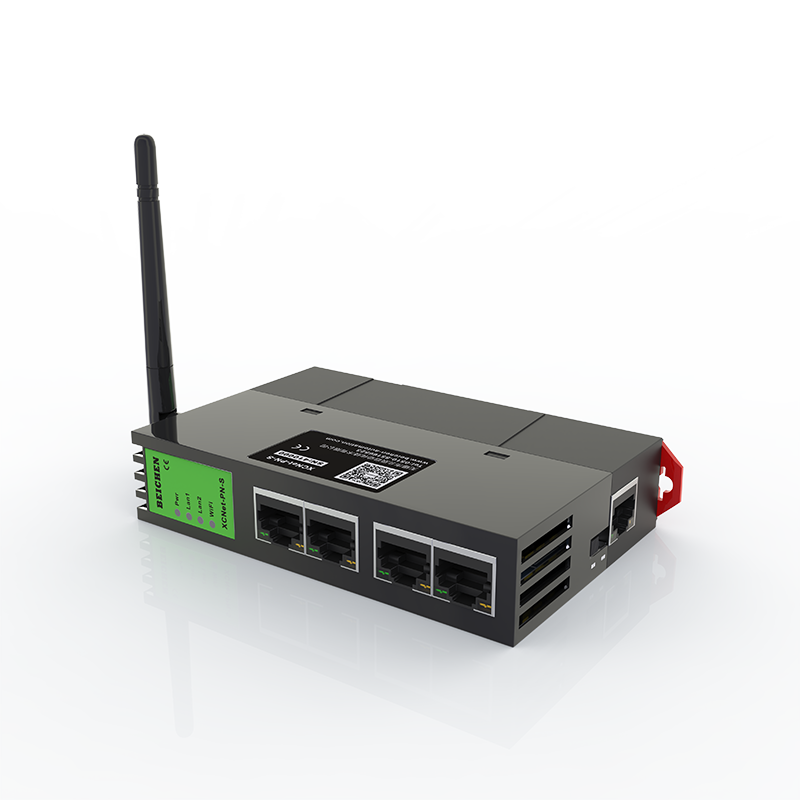

北辰XCNet-PN-S是一款高性能协议转换网关，为满足设备网络监控和生产管理而设计，
用于西门子带以太网接口的PLC（S7-1200/1500、S7-300PN、S7200 SMART等）
西门子以太网模块（CP243-1、CP343-1等）的以太网数据采集，
模块集成WiFi功能，支持AP模式、STA模式和AP+STA模式，带胶棒和磁吸天线， 方便构建WiFi网络，
直接通过WiFi进行PLC编程、数据采集、数据交换和跨网段访问。

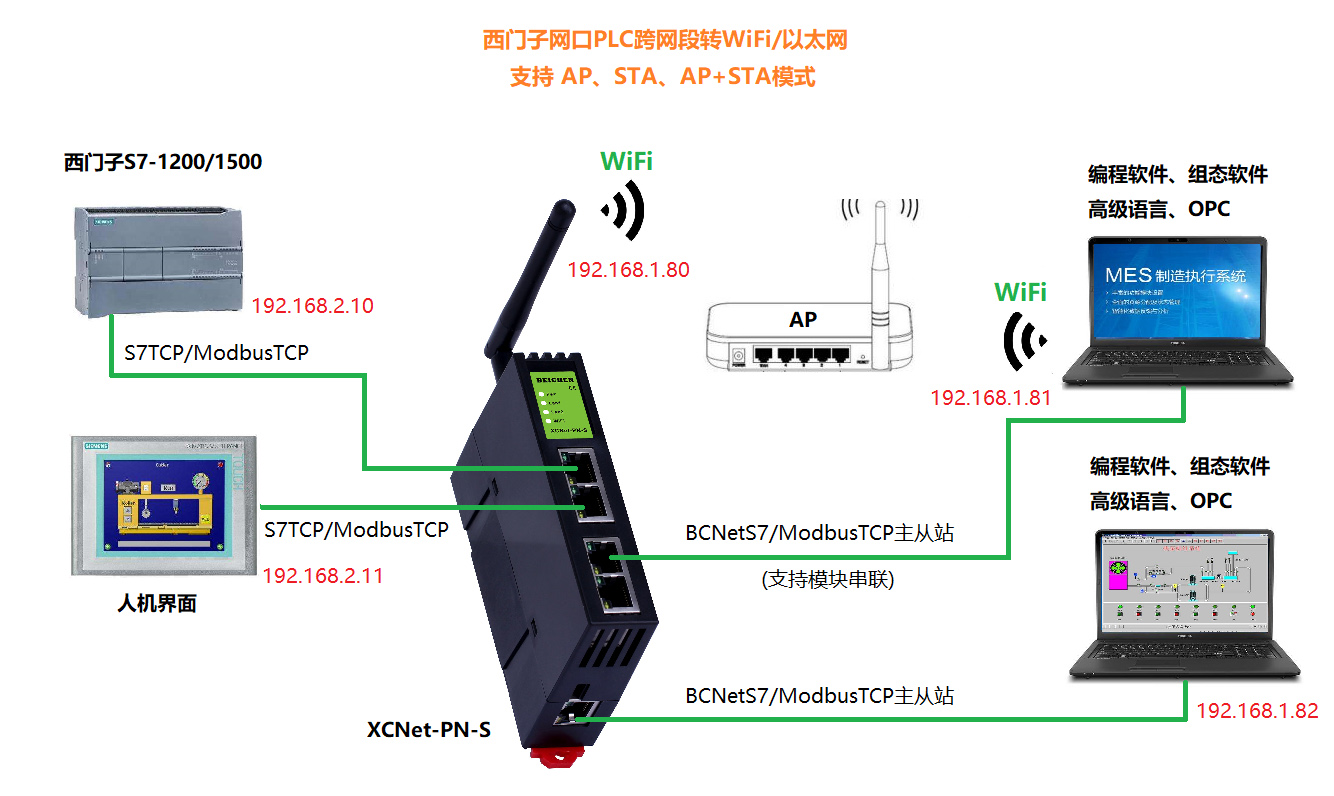

XCNet-PN-S的LAN1/LAN2/WiFi具备跨网段功能，
能将LAN1口的S7TCP协议转换成LAN2/WiFi接口的ModbusTCP协议和BCNetS7（S7TCP/IP）协议，
LAN2/WiFi支持ModbusTCP主从站通讯功能。
| 产品型号 | XCNet-PN-S |
| 描述 | 西门子以太网通讯处理器 |
| 颜色 | 金属黑 |
| 状态显示 | Pwr，LAN1，LAN2，WiFi |
| WiFi接口 | 802.11 b/g/n 2.4G-2.5G |
| 接口类型 | 外置高增益天线 |
| 发射功率 | +26dBm(MAX,2.4G 802.11b/g/n) |
| 接收灵敏度 | -89dBm(802.11b)、-74dBm(802.11g)、-72dBm(802.11n) |
| 无线类型 | Station/AP模式 |
| 安全机制 | WPA-PSK/WPA2-PSK/WEP |
| 协议支持 | TCP/IP、UDP/IP、S7TCP、ModbusTCP、BCNetS7 |
| 连接数 | 最大32个 |
| LAN1接口(连PLC) | Link/Active指示灯，自动极性交叉 |
| 接口类型 | RJ45母插座*4 |
| 传输速率 | 10/100Mbps |
| 协议支持 | TCP/IP、UDP/IP、S7TCP、ModbusTCP、BCNetS7 |
| 连接数 | 最大32个 |
| LAN2接口(连上位) | Link/Active指示灯，自动极性交叉 |
| 接口类型 | RJ45母插座 |
| 输出速率 | 10/100Mbps |
| 协议支持 | TCP/IP、UDP/IP、S7TCP、ModbusTCP、BCNetS7 |
| 连接数 | 最大32个 |
| 编程软件 | Portal V14 |
| 组态软件 | WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH等 |
| OPC软件 | KepwareOPC |

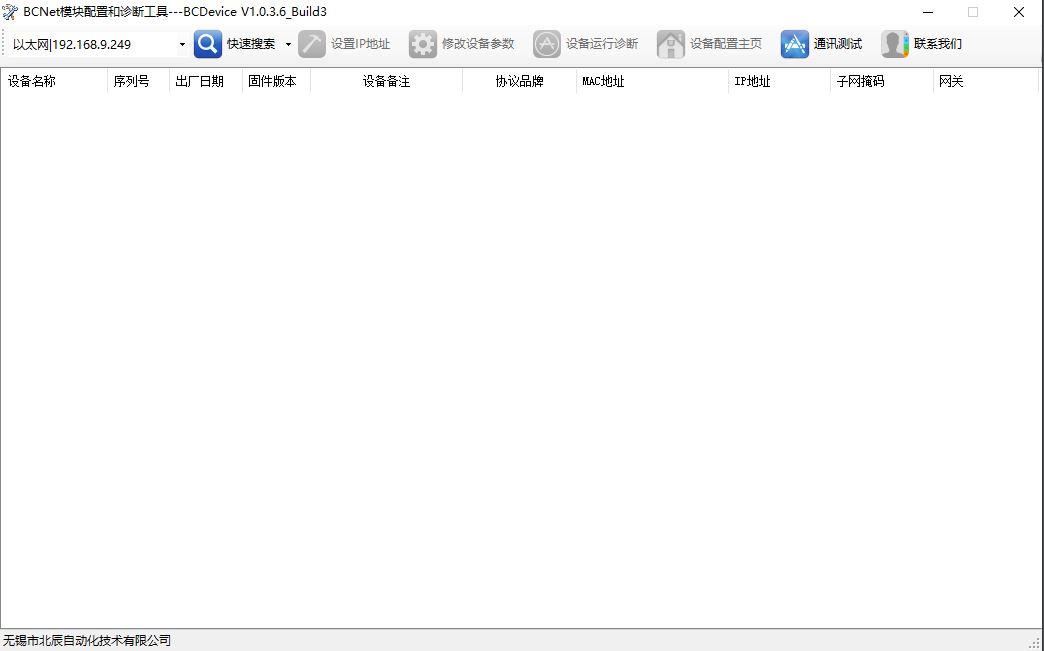

| 诊断和参数设置工具 | IE浏览器，默认192.168.1.188、BCDevice |
| 供电方式 | 外接24VDC |
| 电压类型 | 24VDC/100mA |
| 工作温度 | 0~60℃ |
| 工作湿度 | 95%非凝露 |
| 电磁兼容性 | 2014/30/EU |
| 认证 | CE认证 |
| 尺寸(L*W*H) | 115*27*75mm |
| 重量 | 150g |
下载地址：【手册与软件】
